| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | PVB |
| إصدار الشهادات: | ISO9001;IATF 16949 |
| رقم الموديل: | ZR-092 |
| الحد الأدنى لكمية: | 50 |
| تفاصيل التغليف: | كرتون + المنصات الخشبية |
| وقت التسليم: | 15-25 يوما |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، D / A ، L / C ، D / P ، T / T |
| القدرة على العرض: | 600000 جهاز كمبيوتر شخصى / شهر |
| وصف: | جلبة برونزية ملفوفة ومثقبة | مادة: | CuSn8P، CuSn8، برونز القصدير المخصص |
|---|---|---|---|
| مواصفة: | 35*39*50 | التطبيق: | زيبرو 21931TL/33520TL |
| التشحيم: | الزيت أو الشحوم | وزن: | 0.084 كجم |
| رقم OEM آخر: | 3008100 ح، 3008101 ح، 3008102 ح، 3008104 ح، 3008105 ح، 3008106 ح، 3008108 ح، 3008109 ح |

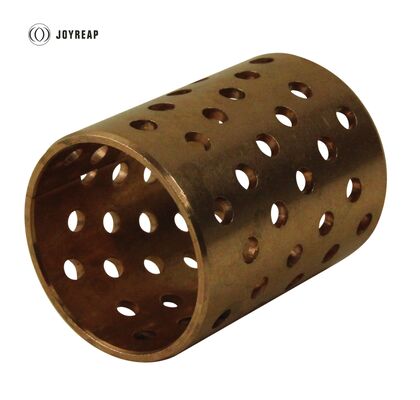

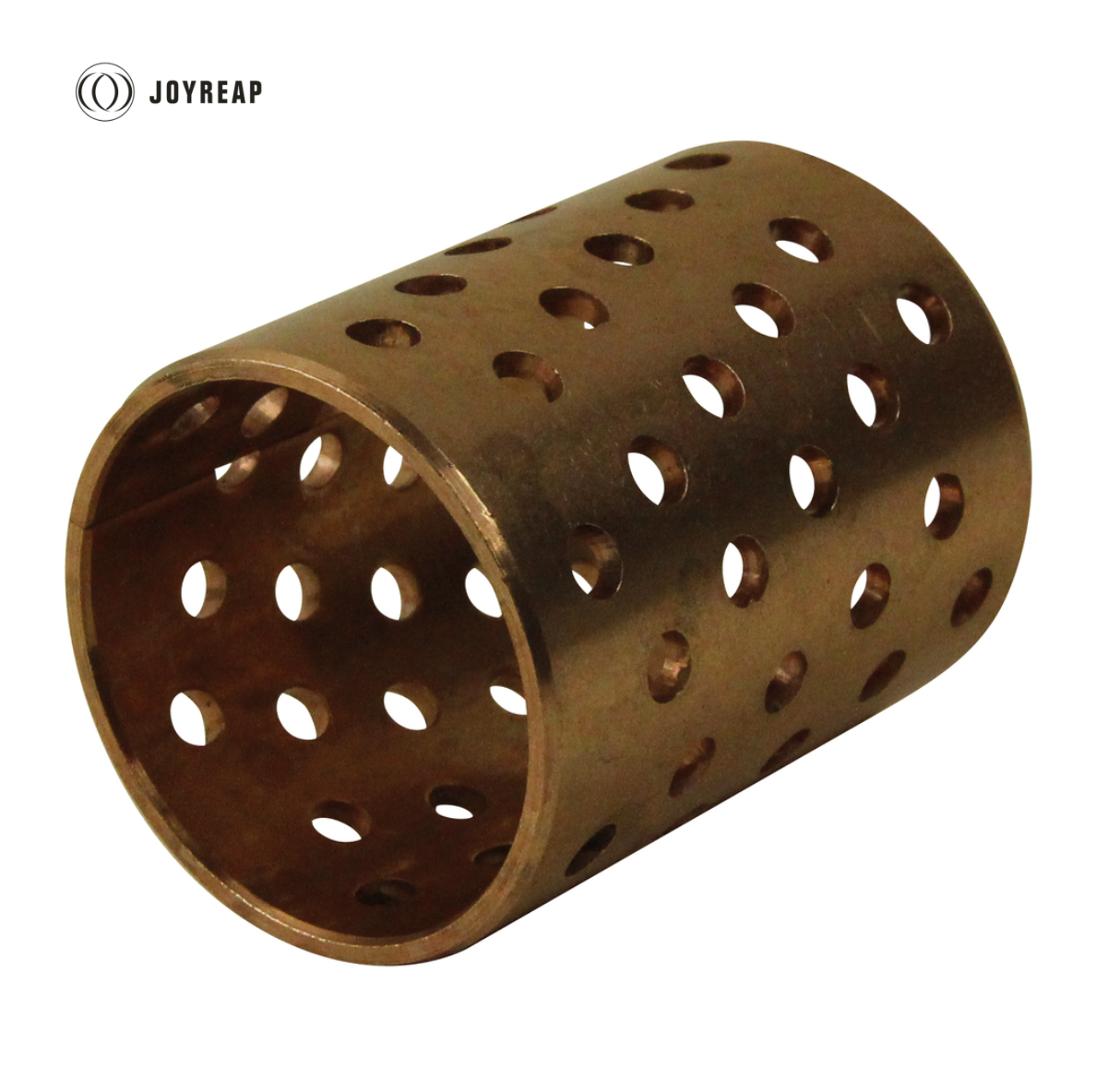

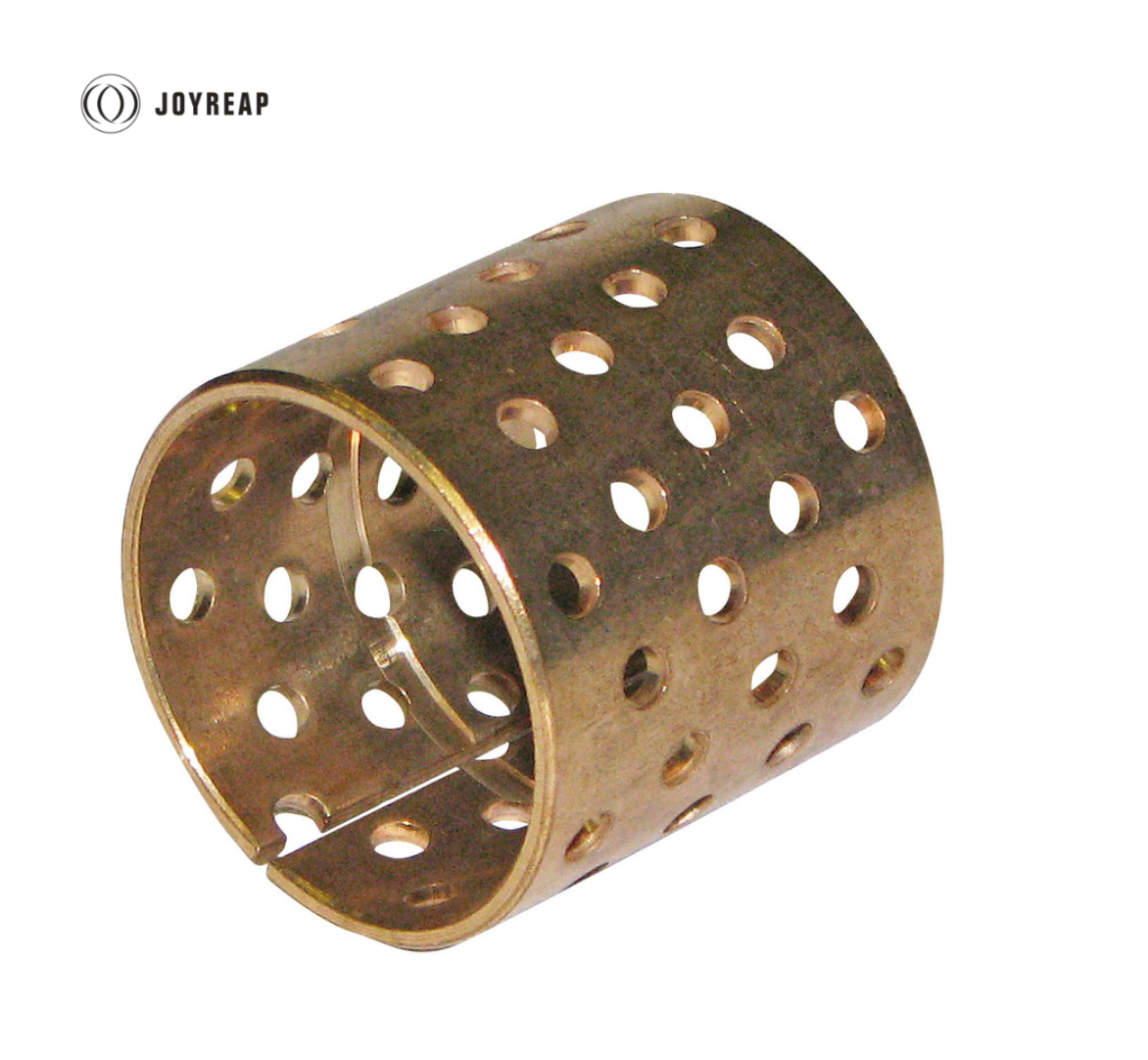

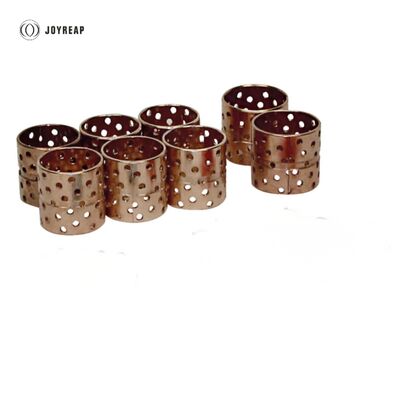

جلبة برونزية ملفوفة مثقوبة CuSn8P جلبة برونزية قصدير
ZR-092 تعتبر البطانات البرونزية مناسبة لـ Zepro 21931TL/33520TL. إنها نوع من البطانات ملفوفة بشريط برونزي. تتميز بقدرة تحمل عالية وعمر طويل. بالمقارنة مع البطانة البرونزية المصبوبة التقليدية، فهي أرخص وأكثر إحكاما. تستخدم البطانة البرونزية الملفوفة على نطاق واسع في آلات الرفع، وآلات البناء، والسيارات، والشاحنات، وأدوات الآلات، ومعدات التعدين وما إلى ذلك.
بنية المادة
المادة: CuSn8P0.3 (DIN ISO 4382-2:1991)
| النوع | Cu% | Sn% | P% |
| ZR-098 جلبة برونزية | 91.3 | 8.5 | 0.2 |
تكوين المواد الكيميائية يشير إلى معيار DIN17662 ISO 4382-2: 1991؛ CW453K. يُسمح بارتفاع أو انخفاض النسبة الفعلية للتكوين ضمن نطاق معين بناءً على المعيار
الخصائص
أداء التشغيل
| ZR-092 بطانات برونزية | الأداء |
| تشغيل جاف | ضعيف |
| تشغيل مشحم | جيد |
| تشغيل مشحم بالشحم | جيد |
| قابل للتشغيل | استشر مهندس التطبيقات |
| متوافق مع RoHS | متوافق |
رقم الشركة المصنعة الأصلية.
3008100H, 3008101H, 3008102H, 3008104H, 3008105H, 3008106H, 3008108H, 3008109H
التطبيق
ZR-092 تستخدم الجلبة البرونزية الملفوفة على نطاق واسع في آلات الغابات والبناء، والآلات الزراعية، والرافعات، والرافعات الشوكية، ومعدات الرفع وما إلى ذلك.
البيانات الفنية للمادة
| أقصى حمل | ثابت | 120N/mm² | الاستطالة | 40% |
| ديناميكي | 40N/mm² | نطاق درجة حرارة التشغيل | -100℃~+200℃ | |
| السرعة القصوى (مشحم) | 2m/s | معامل الاحتكاك | 0.08~0.25 | |
| الحد الأقصى لـ PV | 2.8N/mm²*m/s | التوصيل الحراري | 58W(m*K)-1 | |
| قوة الشد | 450N/mm² | معامل التمدد الحراري | 18.5*10-6*K-1 | |
| صلابة السبيكة | HB 110-150 | |||
اقتراح التركيب
الإسكان ØH7
الجلبة الداخلية-Ø بعد التركيب H9
تفاوت العمود f7
الإسكان: تركيب شطبة بحد أدنى 1.5 مم × 15-45°
مادة العمود: فولاذ، مقسى أو غير مقسى، خشونة السطح ≤ Rz 4-6
العمود: تركيب شطبة 5 مم × 15°، حواف مستديرة
يوصى باستخدام أداة تركيب القوة المناسبة. قد يكون تشحيم السطح الخارجي بالشحم
ضروريًا عند التركيب.
العصا: يجب ألا يلامس اللاصق السطح المنزلق
